문제은행 9급 국가직 공무원 전기기기(2020년) 7번

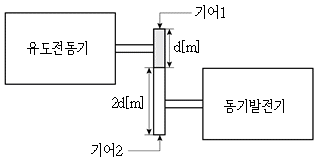

1 정격전압 6,600[V], 정격전류 300[A]인 3상 동기발전기에서 계자전류 180[A]일 때 무부하 시험에 의한 무부하 단자전압은 6,600[V]이고, 단락시험에 의한 3상 단락전류가 300[A]일 때 계자전류는 120[A]이다. 이 발전기의 단락비는? 2 단상반파 정류회로 정류기에서 입력교류 전압의 실횻값을 E[V]라고 할 때, 직류전류 평균값[A]은? (단, 정류기의 전압강하는 e[V]이고, 부하저항은 R[Ω]이다) 3 직류발전기의 구성 요소에 대한 설명으로 옳지 않은 것은? 4 60[Hz] 8극인 3상 유도전동기의 전부하에서 슬립이 5[%]일 때 회전자의 속도[rpm]는? 5 그림과 같은 속도특성과 토크특성 곡선을 나타내는 직류전동기는? (단, 자속의 포화는 무시한다) 6 단권변압기(auto-transformer)에 대한 설명으로 옳지 않은 것은? 7 그림과 같이 3상 220[V], 60[Hz] 전원에서 슬립 0.1로 운전되고 있는 2극 유도전동기에 4극 동기발전기가 연결되어 있을 때, 동기발전기의 출력전압 주파수[Hz]는? (단, 기어1과 기어2의 기어비는 1:2이다) 8 농형 유도전동기의 기동법에 대한 설명으로 옳지 않은 것은? 9 단자전압 150[V], 단자전류 11[A], 정격 회전속도 2,500[rpm]으로 전부하 운전되는 직류 분권 전동기의 전기자 권선에 저항 Rs[Ω]를 삽입하여 회전속도를 1,500[rpm]으로 조정하려고 할 때, 저항 Rs[Ω]는? (단, 토크는 일정하며, 전기자 저항은 0.5[Ω], 계자 저항은 150[Ω]이다) 10 정격용량이 10[kVA]이고 철손과 전부하동손이 각각 160[W], 640[W]인 변압기가 있다. 이 변압기는 부하역률 72[%]에서 전부하 효율이 A[%]이며, 전부하의 1/B 에서 최대효율이 나타날 때, A[%]와 B는?(순서대로 A[%], B) 11 SCR를 이용한 인버터 회로가 있다. SCR가 도통상태에서 20[A]의 부하전류가 흐를 때, 게이트 동작 범위 내에서 게이트 전류를 1/2배로 감소하면 부하전류[A]는? 12 6극, 60[Hz], 200[V], 7.5[kW]인 3상 유도전동기가 960[rpm]으로 회전하고 있을 때, 2차 주파수[Hz]는?
